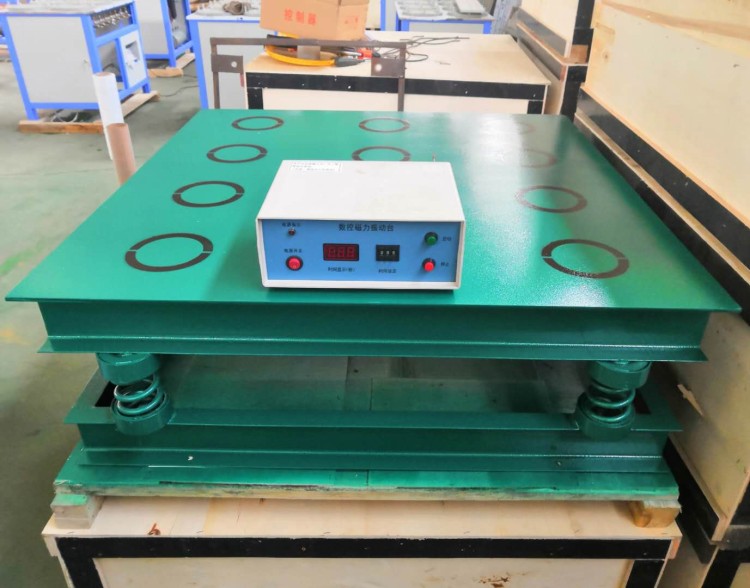

一、產品簡介：本產品是采用偏心振動、電磁吸力原理對試件進行振動和吸附的裝置，主要適用于砌墻磚抗壓強度試驗試樣制備振動環節，同時也適用于其它樣品的振動。砌墻磚振動臺主要由磁盤、臺面、底架、振動器、彈簧等部件組成，同過焊接組成一體，振動器位于臺面底部中心位置。起著振實振穩的作用。
執行標準：GB/T25044-2010《砌墻磚抗壓強度試樣制備設備通用要求》
二、技術參數
1、 振動頻率：2850r/min
2、 最大吸力：750N
3、 電源電壓：380V
4、 功 率：2.0KW
5、 振 幅：（0.5±0.1）mm
6、 總 重 量：285kg
7、 外形尺寸：（1000*1000）mm
三、砌墻磚振動臺安裝與使用：
1、無需打地基，但放振動臺地面一定要平整，以免偏心振動數據不準。
2、動力電壓380V（三火一零），必須接好地線，并經常檢查振動器上螺栓有無松動。
3、按技術要求必須平底試模上臺，放置要與臺面相對稱，使負荷平衡，并且注意定點磁位置。若無平底試模要先將試模地面打磨后裝料再置于臺面上（但效果仍不及平底試模）。
四、砌墻磚振動臺時間控制器使用說明：
1、砌墻磚振動臺使用方法：
a、按儀器標示輸入輸出線對應接好（380V）。設定時間的撥碼開關定到所需數值。單位是“秒”。
b、開啟電源開關，指示燈亮，計時顯示器為“0”說明儀器工作正常，處于等待狀態。
c、按啟動按鈕，這時振動臺開始工作，當顯示時間與設定時間相等時，儀器便自動停止，既而制動，時間約為15秒工作完成。
d、如再工作，需再按下啟動按鈕即可。如運動中需停機，需按“暫停”按鈕，儀器便自動制動。
2、砌墻磚振動臺注意：
a、電源電磁電機輸出輸入線不要接錯。
b、停機制動過程中，嚴禁啟動，制動完畢后方能啟動，以免損壞機器。
c、使用過程中，若連續運輸時間過長，易出現臺面溫度過熱現象，應停機散熱后方可繼續工作，否則易損壞磁盤電磁效應。
d、在儀器運行當中，不能撥動撥碼開關，以免影響定時精度。
e、振動完畢后應關閉儀器電源以防誤動。
|
