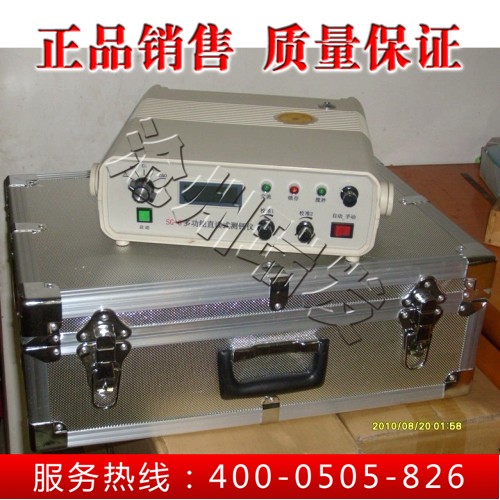

SG-6多功能直讀式測鈣儀
本儀器既能測量石灰劑量和水泥劑量又能測量石灰中的有效氧化鈣含量。同時，該儀器還可以作為標準的離子電位計，用作電化學研究或者更換離子選擇電極后，用作其他離子的測定研究。本儀器采用16位A/D轉換器，高輸入阻抗的設計，數據穩定，可以輸入任意離子選擇電極。標定數據可以存儲在儀器內部，無需重復標定。
一、SG-6多功能直讀式測鈣儀技術指標
1、測量范圍及誤差：
（1）石灰劑量：6.0％～14.0％，絕對誤差不大于0.4％
（2）水泥劑量：3.0％～10.0％，絕對誤差不大于０.４％
（3）有效氧化鈣含量：20％～80％，絕對誤差不大于２％
2、分辨率
（1）石灰劑量：0.1％
（2）水泥劑量：0.1％
（3）有效氧化鈣含量：1％
3.功耗：10W
4、重量：3Kg
5、體積：280×120×300mm
6、使用條件：環境溫度5～３５℃
相對濕度小于80％
7、電源：AC220伏±10％
二、SG-6多功能直讀式測鈣儀操作說明
測量石灰劑量之前，需要配制二個已知石灰劑量的校準溶液對儀器進行校準。“校準溶液1”定為6.0%，“校準溶液2”定為14.0%。
測量水泥劑量之前，需要配制二個已知水泥劑量的校準溶液對儀器進行校準。“校準溶液1”定為3.0%，“校準溶液2”定為10.0%。
測量有效氧化鈣含量之前，需要配制二個已知有效氧化鈣含量的校準溶液對儀器進行校準。“校準溶液1”定為20%，“校準溶液2”定為80%。
對儀器校準后，校準數據存儲在儀器內部非易失存儲器中，關閉電源后數據不會丟失。
由于電極的在放置或使用后曲線發生變化，并且容易受到溫度影響，所以，當下次再測量時，需要重新校準。如果電極放置的時間短，并且精度要求不高時，可以不需再次校準。
儀器開機后，LCD顯示軟件版本后，進入“mV”電位計功能，LCD顯示當前輸入電壓。按“功能選擇”鍵，可以在“mV電位計”，“C1石灰劑量測量”，“C2水泥劑量”，“CaO氧化鈣測量”之間切換。
在任何功能狀態下，按下“啟動/停止”可以開關攪拌電機，當攪拌啟動后，按“調速”鍵可以切換攪拌速度。
攪拌采用的是磁力攪拌方式，燒杯中需要放入鐵質的攪拌子，儀器內部產生旋轉磁場，帶動攪拌子轉動。儀器隨機配備了5個攪拌子，當攪拌子丟失，可以采用鐵絲截取合適的長度代替。
儀器校準：
以下以例子說明CaO的校準方法，其他功能的校準，請用戶參考本節自行操作。注意，進行校準之前，需要確保電極合格。參看第三節的'）儀器'）和電極性能自查。
1） 打開儀器電源，連接Ca離子選擇電極和參比電極。
2） 按下“校準”鍵不釋放，等待LCD顯示“CAL”，并且四個功能指示燈都亮，立即釋放“校準”鍵，此時儀器已經進入校準模式。
3） 連按“校準”鍵三次，選擇“CaO功能”。
4） 將兩個電極置于20%CaO的標準溶液中，啟動攪拌，等待1分鐘，LCD顯示數據趨于穩定不變，然后按下“寫校準1”，LCD的“C1”處的三角指示符號顯示出來，說明，20%的CaO標準電位值已經寫入儀器
內部。
5） 取出電極，使用吸水紙擦干電極表面，更換80%的CaO溶液，啟動攪拌1分鐘，等待LCD顯示數據穩定不變，然后按下“寫校準2”，LCD的“C2”處的三角指示符號顯示出來，說明80%的CaO標準電位值已
經寫入儀器內部。
6） 按下“功能選擇”鍵，儀器返回測試模式中的mV電位計功能，LCD顯示“TEST”后開始顯示當前電壓值。
7） 按“功能選擇”鍵，選擇“CaO氧化鈣”測量功能，如果LCD顯示的CaO濃度不等于80%，則需要重新校準。如果等于80%，則更換為20%的CaO溶液，檢查測量是否顯示20%，如果都正確，說明校準完成，
否則，繼續重試以上步驟。
測量Ca+含量
完成電極校準后，按下“清零”鍵，等待1秒鐘清零完畢，將電極置于被測溶液中，放入攪拌子，按下“功能選擇”選擇所需的功能，將燒杯放置在儀器上蓋“燒杯位置”處，按下“自動測量”，儀器開始啟動攪拌，60秒后停止攪拌，等待20秒后，測量數據被鎖定，此時LCD顯示值為測量值。測量完畢，按下“打印”鍵，打印機輸出測量結果。注意：僅僅SG-8型具備打印功能。
操作說明：
1）功能選擇。用于選擇不同的測量功能，分別在mV電位計，C1石灰劑量，C2水泥劑量，CaO之間切換。功能選擇鍵會解除數據的鎖定功能。
2）校準。按下校準鍵3秒鐘，儀器進入校準狀態，在校準狀態下，輕按校準鍵，用于切換需要校準的功能項。此時操作寫校準點1，寫校準點2有效。
3）自動測量。按下自動測量后，自動啟動攪拌，60秒后，攪拌停止，再過20秒，顯示數據鎖定不再變化。在數據鎖定狀態下，按下功能選擇鍵切換功能可以解除鎖定。
4）清零。當前電壓清零，該功能僅僅在mV電位計下用于清除當前電壓零點，用于自動顯示兩次測量的電位的差值。
5）打印。用于打印當前試驗結果。操作前確認已經正確連接了打印機電源，數據線，并確保打印機正確安裝了打印紙和色帶，并處于聯機狀態。
6）啟動/停止。攪拌電機的啟動與停止。
7）調速。攪拌電機調速，可以在3檔速度中來回選擇。
8）電源。儀器電源開關。
三、SG-6多功能直讀式測鈣儀電極性能自查：
要得到準確的測量結果必須要有合格的儀器、合格的電極、合格的溶液和正確的操作，操作者除了要學會正確操作和仔細配制各種溶液外，還需要判斷儀器和電極是否合格。這里電極的自查方法，參照試驗方法中的溶液配制方法，用0.1mo1/L的NaCl溶液代替蒸餾水配制10-1、10-2兩種氯化鈣溶液。儀器置“mV”功能下，用活化好的電極，分別測量兩個溶液的電位E1、E2。|E1-E2|應大于25mV。如果不滿足上述條件，則說明需要更換電極。儀器和電極的自查不必每次測量都進行。只有在以下情況才需檢查：（1）新購置的儀器或電極；（2）當測量中有故障，需要判斷儀器或電極是否工作正常時；（3）儀器或電極長時間放置后。
四、SG-6多功能直讀式測鈣儀測量故障檢查
在實際測量中由于種種原因在校準儀器測量中會出現故障。這里介紹出現故障后的檢查步驟和判斷故障可能產生的部位。
本測量體系可分為控制器、電極、溶液三部分，分別檢查就能判斷故障發生在哪一個部位，然后再具體分析，排除故障。
檢查步驟如下：
1、儀器開機后，顯示一個非零的電壓值，按下清零鍵，清零后，零點不再飄移，說明儀器正常。
2、檢查電極，電極容易出現的故障是：
（1）鈣電極未注入內充溶液；或注錯內充液。
（2）鈣電極內充液太少，內參比電極未侵入溶液
（3）鈣電極端部的薄膜脫膠，內充溶液泄露，或白色薄膜變黃、變黑。
（4）甘汞電極內充液面低于甘汞芯。
（5）甘汞電極內充液變黃、失效。
（6）甘汞電極注錯內充液。
3、控制器和電極檢查后未發現問題但故障仍有，這時可用50ml燒杯加入當地自來水30ml左右，置儀器頂部燒杯位置。儀器先不連接電極，選擇功能“mV電位計”，按下清零鍵，然后儀器連接電極并將電極侵入自來水中。此時儀器應顯示-15～-50mV左右是負值。如果數字相差太多或出現正值。則表示電極已壞，應更換電極。如果顯示數字正常而故障依舊則說明電極侵入的溶液有錯，應重新配制溶液。用“校準溶液”校準儀器前在做如下檢查：儀器和電極斷開，關閉攪拌，按下“清零”鍵，等待清零結束。將電極浸入校準溶液中，在石灰劑量中，電極在6.0%校準溶液中儀器顯示正幾十毫伏。在14.0%校準溶液中顯示數比6.0%的顯示數大于7～10毫伏。在水泥劑量測量中，電極在3.0%校準溶液中儀器應顯示正幾十毫伏。在10.0%校準溶液中顯示數比3.0%的顯示數大10～15毫伏。在氧化鈣含量中，電極在20%校準溶液中儀器應顯示正幾十毫伏。在80%校準溶液中顯示數比20%的顯示數大15～20毫伏。
下面列舉用戶常遇到的故障現象：
1. 現象：電極在“校準溶液1”中儀器置“mV電位計”，顯示數大于正幾十毫伏，或顯示“1”，或出現負值。
原因：1、鈣電極脫膠或損壞。2、甘汞電池損壞。3、電極內充液加錯。4、汞電極液面下降。
措施：原因3、4重加內充液。原因1、2更換電極
2. 現象：校準后，儀器顯示數據為固定的校準溶液1或者校準溶液2的值
原因：儀器輸入頭故障信號輸不進。
措施：儀器內部輸入接口斷線，打開機箱，將斷線焊接上。
3. 現象：測量和校準過程中儀器顯示不穩定或漂移大
原因：1、空氣濕度太大。2、儀器受潮。3、電極老化。
措施：原因1、2用電吹風吹干輸入頭或打開儀器上蓋用電吹風取潮。原因3更換電極。
五、儀器及其附件清單
SG-6型多功能直讀式測鈣儀裝箱清單：
1.SG-6型多功能直讀式測鈣儀 1臺
2.產品合格證 1份
3.使用說明書 1份
4.電極夾 1只
5.電極夾固定桿 1根
6.鈣離子選擇電極 1只
7.232型甘汞電極 1只
8.攪拌子 5只
9.儀器電源線 1根
10.20%和80%的CaO校準溶液 各3瓶
11.電極補充液CaCl2 1瓶
12.電極補充液飽和KCl 1瓶
13. 吸管 1個
|
