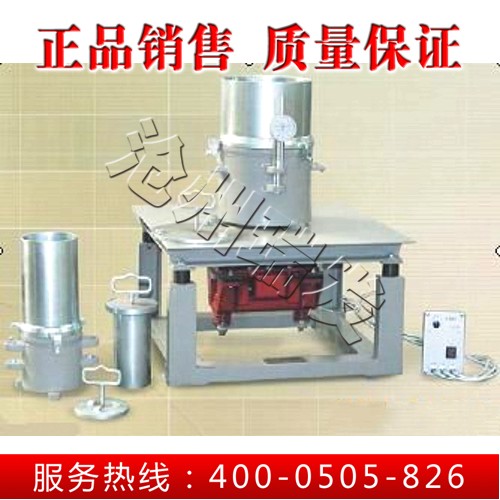

振動臺法試驗裝置 最大干密度試驗裝置 土工振動臺法試驗裝置 水利振動臺法試驗裝置
本試驗裝置按照公路土工試驗和水利工程試驗規程標準研制，用于測定無粘性自由排水粗料土、巨料土、（包括堆石料）的最大干密度，本產品具有結構緊湊，使用方便等優點，廣泛用于施工現場 實驗室及科研單位。
二、技術參數
1.、采用變頻器，數字控制
2.、振動臺面尺寸：600x600mm（ 公路土工試驗） 762x762mm （水利工程試驗）
3、.頻率振動：0---60HZ 可調
4、雙振幅：0---2mm 可調
5、整機重量：300Kg
三、1、（公路土工試驗）試料質量及儀器尺寸：
|
土料
最大尺寸
（mm）
|
試料
質量
（kg）
|
試桶尺寸
|
套筒
高度
（mm）
|
裝料工具
|
|
容積
（cm3）
|
內徑
|
|
60
40
20
10
5 或<5
|
34
34
11
11
11
|
14200
14200
2830
2830
2830
|
280
280
152
152
152
|
250
250
305
305
305
|
小鏟或大勺
小鏟或大勺
小鏟或大勺 Ф25mm 漏斗 Ф25mm 漏斗
|
2、（水利工程試驗）試料質量及儀器尺寸：
（1）土料尺寸：小于60mm
（2）大鋼桶內徑300mm, 試桶高340mm,小鋼桶內徑200mm,高230mm。
四、其它配套工具（由用戶自配）
1、百分表及支架（或深度尺）：表分表量程至少50mm 以上，分度值 0.025mm
2、臺稱：量程 50Kg，感量 6g
3、起吊機：起吊重量至少 180Kg
4、標準篩：60mm 40mm 20mm 10mm 5mm 0.074mm
5、 其它工具：加厚底板提手、烘箱、金屬盤、小鏟、大勺及漏斗、 橡皮錘、秒表、直鋼尺、試筒布套等。
五、試驗方法（干土法）
1、充分攪拌烘干試樣，即使其顆粒分離程度盡可能小；然后大致分成三份。測定并記錄空試筒質量。
2、用小鏟或漏斗將任一份試樣徐徐裝入試筒，并注意使顆粒分離程度最小（裝填宜使振畢密實后的試樣等于或略低于筒高的1/3）抹平 試樣表面。然后可用橡皮錘或類似物敲擊幾次試筒壁，使試料下沉。
3、放置合適的加重底板于試料表面，輕輕轉動幾下，使加重底板與試樣表面密合一致。卸下加重底板把手。
4、將試筒固定于振動臺面上，裝上套筒，并與試筒緊密固定，將合適的加重塊置于加重底板上，其上部盡量不與套筒內壁接觸。
5、設定振動臺在振動頻率 50Hz 下的垂直振動雙振幅為 0.5mm；或在振動頻率 60Hz 下的垂直雙振幅為 0.35mm。 振動試筒及試樣等，在 50Hz 下振動10min；在 60Hz下振動 8min。 振畢卸去加重塊及加重底板。
6、按本規程 2—5 步驟進行第二層、第三層試料振動壓實。但第三層振畢加重底板不再立即卸去。
7、卸去套筒，然后檢查加重底板是否與試樣表面密合一致，即按壓
8、加重底板邊緣，看其是否翹起，若翹起則宜在試驗報告中注明。
8、將百分表架支桿插入每個試筒導向瓦套中；刷凈試筒頂沿面上及加重底板上位于試筒導向瓦兩側測量位置所積落的細粒土， 并盡量避免將這些細粒土刷進試筒內， 然后分別測讀并記錄試筒導向瓦每側試 筒頂沿面（中心線處）各三個百分表讀數，共 12 個讀數（其平均值即為終了百分表讀數 Rf） 。
|
