一、概述
JSS30A型數顯收斂計（簡稱收斂計）是新一代電子數字顯示收斂計。它適用于量測隧道、巷道、峒室及其它工程圍巖周邊任意方向兩點間的距離微小變化，達到評定工程穩定性，研究工程圍巖及支護的變形發展規律，確定合理支護參數的目的。收斂量測已公認是地下工程量測項目中必測項目之一。
本收斂計國內首創電子數顯測微,獲原煤炭部科技進步獎，具有結構新穎，操作簡便，測量精度高，體積小，重量輕，密封性好等特點。另外整體密封性好,適用于惡劣環境，外殼采用防銹鋁合金材料,耐腐蝕,機械強度高。是施工、科研中進行工程量測的理想工具。
二、工作原理
收斂計是利用機械傳遞位移的方法，將兩個基準點間的相對位移轉變為數顯位移計的兩次讀數差。如圖1 所示，當用掛鉤連接兩基準點A、B予埋件時，通過調整調節螺母，改變收斂計機體長度可產生對鋼尺的恒定張力，從而保證量測的準確性及可比性，機體長度的改變量，由數顯電路測出。當A、B兩點間隨時間發生相對位移時，在不同時間內所測讀數的不同，其差值就是A、B兩點間的相對位移值。當兩點間的相對位移值超過數顯位移計有效量程時，可調整尺孔銷所插尺孔，仍能繼續用數顯位移計讀數。
三、主要技術性能.
1、使用環境條件
環境溫度：0～40℃
相對濕度：不大于93%±3%.
2、技術指標
量測范圍：0.5m～30m
分 辯 率：0.01mm
測量精度：0.06mm
數顯穩定度：24h內不大于0.01mm
電源：1.55V氧化銀鈕扣電池SR44w 1節。
外型尺寸：410mm×100mm×35mm
重量：0.9kg
四、儀器構成

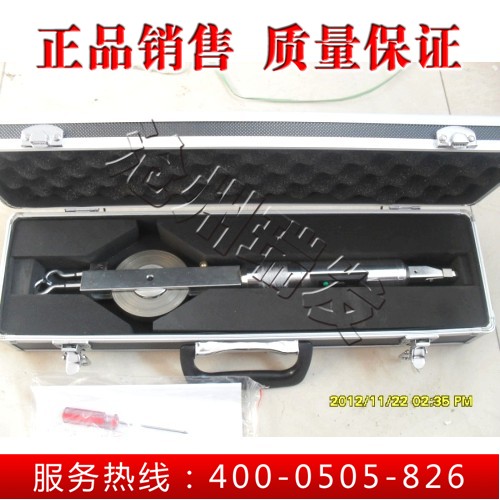

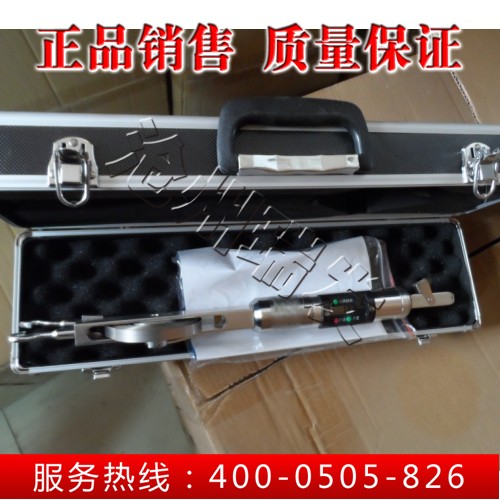

收斂計主要由（1）鉤、（2）尺架、（3）調節螺母、（4）外殼、（5）塑料蓋、（6）顯示窗口、（7）張力窗口、（8）聯尺架、（9）尺卡、（10）尺孔銷、（11）帶孔鋼尺等部件組成。.
|
