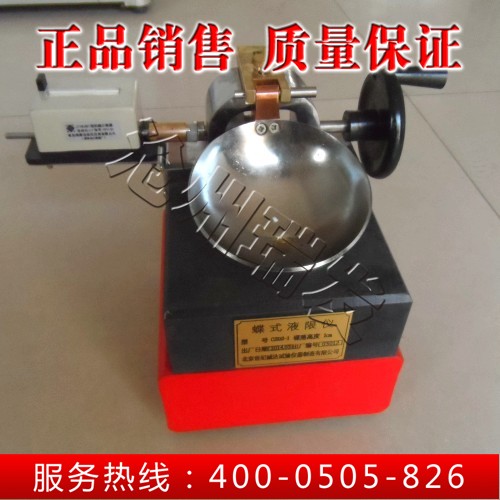

CSDS-1碟式液限儀
一、碟式液限儀用途：
測定土的液限，為劃分土類，計算天然稠度、愬性指數，供設計施工使用。

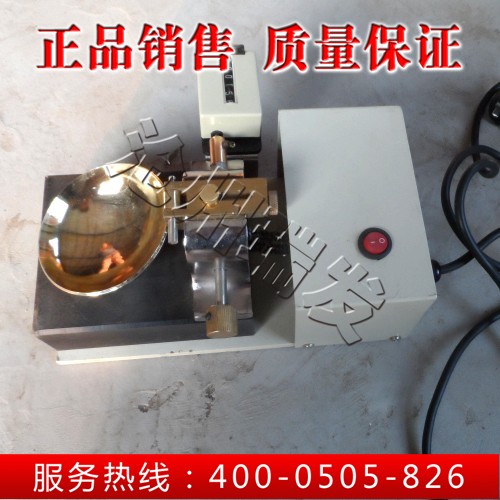

二、碟式液限儀結構：
由盛裝試樣的黃銅皿和裝有硬優質橡愬臺座，以及將皿與臺座之間落距控制在1厘米的沖擊裝置凹輪及計算器、劃槽刀等組成。
三、技術規格：
1、電動馬達驅動
2、碟下落頻率：120擊/分鐘（允許誤差15%）
3、內置擊數計時數器
四、試驗步驟
1、將土試樣放在蒸發皿中，加15至20毫升蒸鎦水，用調土刀反復攪拌、搓捏、直至徹底混合，再每次加1至3毫升水，按前述方法充分拌均。
2、土料與充足的水拌合而達一稠度時，相當于需要下落30至35次即行結合。將一部分土膏放在碟中其位置為碟接觸底板處的上面。用調土刀將土膏壓鋪成如圖2形狀，注意盡量少壓幾次，防土膏中混進水泡。用調土刀修平土膏面，土膏最厚處為1厘米厚。多余土料回至蒸發皿，由凸輪從動開始用開槽器沿直徑將碟中土膏用力劃開。形成一輪廓明顯的，具有規定尺寸的清晰槽縫。為了避免槽邊扯裂或土膏在碟中滑動，至少允許從前至后，從后至前劃六次以代替一次劃槽，各次劃動逐步加深直至最后一次，從后至前的劃動能明顯的接觸碟底，應以盡可能少的次數劃槽。
3、每秒2轉的速度轉動搖把F，使土碟起落，直至土膏兩半在槽底接觸的長度約為1/2英寸（12.7毫米）。 記錄槽底接觸的長度為1/2英寸時所需的擊數。
4、從土并邊到邊垂直直于槽縫切取一土片，其寬度約等于切土刀寬，其中應包括槽縫閉合處的土，放于一合適的稱量合中，稱重并記錄。在。230°±9°F(110°±5°)溫度下烘至恒重。一待冷卻而尚未吸入吸附水前立即在稱重。記錄烘干后的失重作為水重。
5、將碟內剩余的土料移至蒸發皿。將碟及開槽器洗凈并烘干，將碟重新裝上以準備做下次實驗。
6、用移至蒸發皿的土料在加水以增加土的流動性，按上述方法至少再做兩次實驗。其目的是取得不同稠度的土樣，使土膏槽縫流合所需的下落次數在25次以上或以下。所得的各下落次數應在15至35次之間，試驗中土樣總是由較干狀態進行至較濕狀態。
7、計算
a計算土的含水量WN，以烘干土重的百分數表示；
WN=（水重×烘干土重）×100
8、 繪制塑流曲線
在半對數紙上繪制‘塑流曲線；表示含水量與碟下落次數關系。以含水量為橫坐標用數學標尺，下落次數為縱坐標，用對數標尺。塑流曲線為一直線，繪制時應盡可能通過三個或三個以上的試驗點。
9、液限
在流態曲線上取下落25次處含水量做為土的液限，取值至整數。
|
