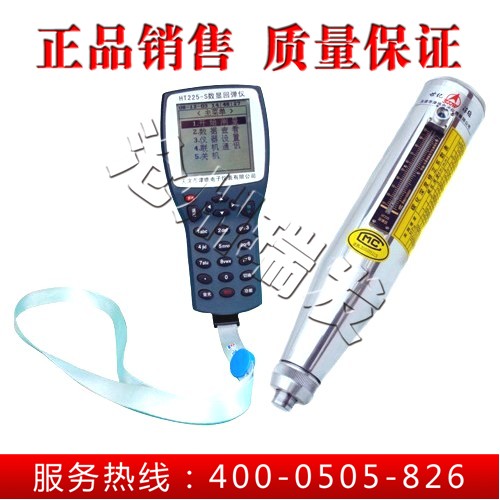

HT-225S語音數顯回彈儀
時間：2014-09-02 點擊：(1846)
HT-225S語音數顯回彈儀詳細內容
語音數顯回彈儀是新一代的數字式回彈儀，它通過傳感器在沖擊測試中測出回彈值，精度高且重復性好。
特點
- 電子數字顯示；
- 自動計算混凝土強度值和相關數值；
- 存儲量大，數據可傳輸到計算機進行后處理；
- 儀器牢固耐用，耐候性好；
- 精度高，提高效率，降低勞動強度；
- 符合回彈法檢測混凝土強度規程JGJ/T23-2001規范；
- 中文操作界面。
技術參數：
標稱沖擊動能：2.207J，
彈擊拉簧剛度：785N/cm；
彈擊錘沖程：75mm
采樣示值一致性：≤±1（數字化輸出采樣值與游標讀書差值）
鋼砧率定平均回彈值Rm：80±2
電源：2節，1.5VAAA堿性電池；
耗電：采樣狀態≤20mA（平均電流），空閑狀態≤20
相關技術參數：
|
測強范圍
|
10-60Mpa
|
|
標稱沖擊動能
|
2.207J
|
|
彈擊拉簧剛度
|
785N/cm
|
|
彈擊錘沖程
|
75mm
|
|
采樣示值一致性
|
≤±1（數字化輸出采樣值與游標讀數差值）
|
|
鋼砧率定平均回彈值Rm
|
80±2
|
|
電源
|
2節，1.5VVAAA堿性電池
|
|
耗電
|
采樣狀態≤20mA(平均電流），空閑狀態≤20mA
|
|
存儲
|
100*50*16=80000個測試結果
|
|
包裝尺寸
|
--
|
|
毛重/凈重
|
--
|
|
電壓功率
|
--
|
-sizu �1.�nI �E family:Verdana;mso-bidi-font-family:宋體;color:#323232;mso-font-kerning: 0pt'>2置于正轉位置，按工作按鈕后試料容器在2秒鐘后開始上升，待停止以后即可調整。調節時擰松調節螺套，將貫入針調至剛好接觸試料面，擰緊調節螺套固定貫入針。再按動工作按鈕，試料容器繼續上升即開始貫入運動，此時壓力表即有示值，并逐漸增大，10秒鐘以后試料容器升高25mm，即貫入到最深位置，壓力表指示貫入阻力，讀出做好記錄，試料容器停留4秒鐘以后，開始下降，7秒鐘后恢復原位。自動停機，一次測試完畢。
作第二次貫入測試時必須變換貫入位置，推動手柄使其旋轉一定角度，當聽到鋼球的彈跳聲時，貫入點位置的變換已完成，隨即將手柄換回原位，以后變換只需重復如上動作。貫入針位置分內外兩圈，外圈點，內圈點，如一圈貫入點已使用完，必須轉動儀器上部手柄180°，將貫入針位置換到另一圈，這時亦有鋼球彈跳定位。
當貫入測試點在外圈時，變化測點只需推動手柄一次，如貫入點在內圈，變換它則需推動手柄兩次。
在測試過程中應經常注意壓力表指針起始時是否在零點，如不在零點應調零。
在不需調整貫入針高低時(用同一個試料容器及沒有更換貫入針進行連續測試時)，可將鈕子開關置于“自動位置”，這樣在以后的測試中只要按“啟動”按鈕一次，即自動作一次測試循環，歷時30秒。在測試過程中，如發生貫入針與試件頂死，請把鈕子開關2置于反轉位置，按工作按鈕，使貫入針上升，與試件脫離。
貫入針有20mm2、50mm2、100mm2截面三種規格。100mm2用于作初凝試驗，終凝試驗時需換用20 mm2貫入針。
壓力表的表面上有內外兩圈刻度，內圈為0-1.6MPa，指示油腔內油液的壓強，供壓力表改裝校驗和裝指針對零用。外圈刻度指示貫入針所受的作用力。力值除以貫入針截面面積，即為貫入阻力（在表面外圈刻度上有兩處粗紅線表示）：350N刻線對應初凝貫入阻力（即3.5MPa，此時用100 mm2貫入針）；560N刻線對應終凝貫入阻力（即28MPa，此時用20 mm2貫入針）。
使用日久，旋動調零螺塞到極限位置而不能將壓力表指針調到零點，這是由于密封空腔內油液難免有泄漏，油液逐漸減少所致，此時必須添加油液，用普通機油即可，冬令期間以粘度較小為宜。
加油時首先擰開調零螺塞頂上的加油螺塞，然后將調零螺塞旋高至適當位置，從螺孔中將油加入，特別要注意不能將空氣混入，加油至孔口，最后將加油螺塞擰上，擠出多余油液，擰緊，擦干即可。
年檢不能拆下壓力表，送檢必須整機校驗，用戶可向我廠購買檢驗工具。
五、儀器的維修與保養
1.儀器使用完畢各部必須擦拭干凈，并在非油漆的金屬表面上油以防銹蝕。
2.儀器的底盤有油杯，使用一段時間以后必須向油杯內注入一些潤滑油，以利升降套升降潤滑。 備注：為避免運輸齒輪箱內潤滑油翻出，出廠前一般不加油，請用戶在使用前加入以利使用。
3.密封件、軸承規格表：
